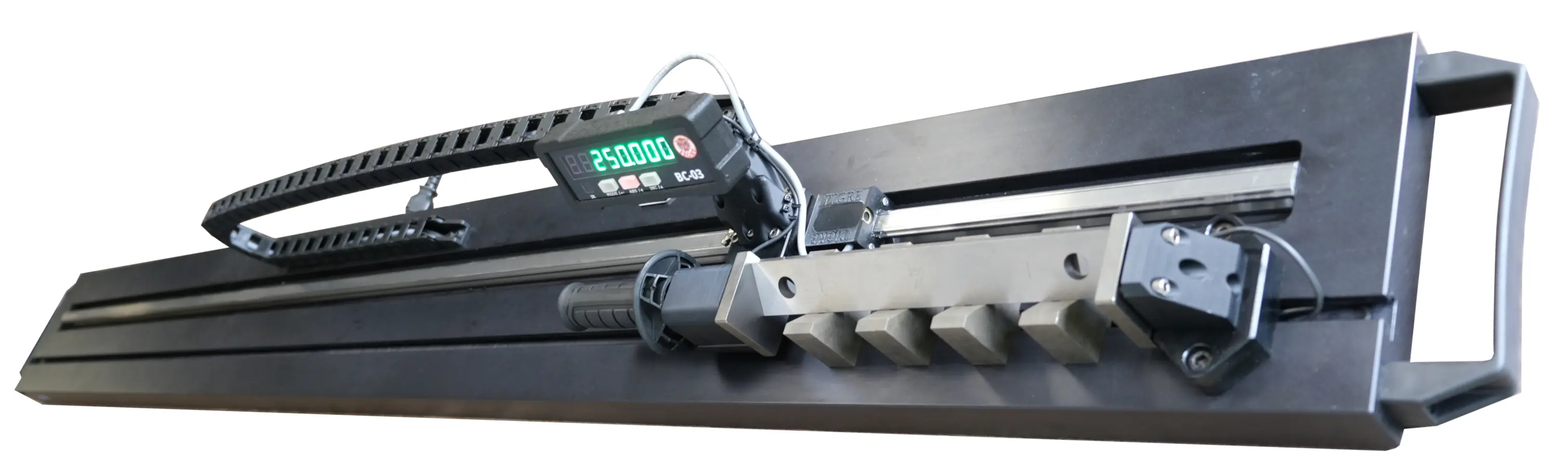

Längenmesssystem für Nachrüstung und Erstausrüstung

Wegmesssyssteme, digitale Maßstäbe und Rotationsgeber sind im Maschinenpark und auch im Handlingbereich nicht mehr wegdenkbar.

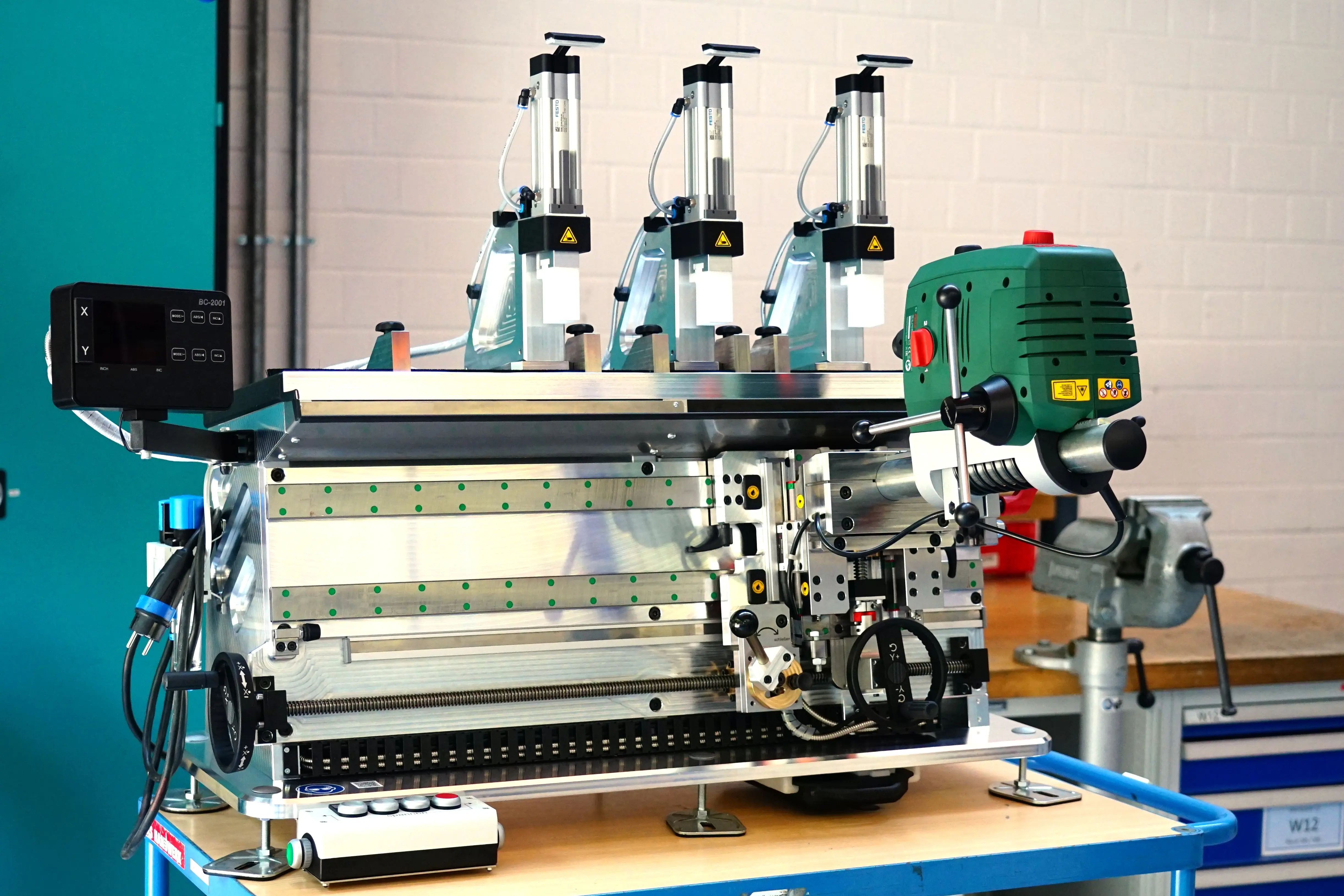

Gerade wenn es darum geht solide konventionelle Werkzeugmaschinen mit einer digitalen Anzeige für alle Achsen nachzurüsten ist der Showstopper häufig der Preis. Auflösungen im 1000stel Millimeterbereich sind da in der Regel nicht nötig - muss aber in aller Regel gekauft werden, weil die meisten Hersteller nur das hochpreisige Präzisionssegment abdecken.

Unsere Messsysteme haben eine Auflösung von 1, 5 und 25 µm was für die meisten Anwendungen perfekt ist. Das TTL-Signal der Leseköpfe ist über Adapter auf die gängigen Systeme wie z.B. RS442 mit verschiedenen Spannungen und Polungen anpassbar. Somit können auch defekte Sensoren mit unseren Leseköpfen und Magnetbändern ersetzt werden.

Die Anzeigegeräte haben auch bei grellen Lichtverhältnissen gut ablesbare LED-Displays oder sind auch als batteriebetriebene LCD-Systeme lieferbar.

Das Preis-/Leistungsverhältnis ist in Europa unschlagbar!

Wagen Sie doch einen Blick in unseren Katalog und werfen Sie ihre alten Preisvorstellungen von Längenmesssystemen und Zubehör getrost über Bord!





BC-01 Einachsige Digitale Messanzeige





Die Digitalanzeige BC-01 ist der günstige Einstieg in die Messung von Linearbewegungen.

Die helle LED-Segmentanzeige ist gut ablesbar und ist frei konfigurierbar. Das Anzeigegerät kann zur Längenanzeige oder Winkelablesung (BC-A01) genutzt werden.

Das inkrementelle Anzeigesystem aus BC-01 und unseren TMLS-Leseköpfen kann über einen externen Magneten Referenziert werden. Dadurch sind ortsfeste Maschinenkoordinaten möglich. Das ‚Nullen‘ ist an jeder Position möglich.

Die Stromversorgung erfolgt über das mitgelieferte 9V Steckernetzteil.

Die Anzeige verarbeitet 5V TTL-Signale bis 150kHz in der Standardversion und bei der HS-Version ist die Sensorabtastrate 650kHz. Die Anzeige ist ebenfalls als zweiachsige (BC2001) und dreiachsige Ausführung (BC3001) erhältlich.









Digitale Positionsanzeige TS-MAX



Innovative Lösung im Bereich der digitalen Positionsanzeigen. 7“ Farb-Touchscreen. Grafisch visualisierte Funktionen, intuitive Bedienung, auf dem Display sind nur die jeweils relevanten Funktionen.

Bedienung mit dem Finger oder einem mitgelieferten Eingabestift.

Bis zu vier Achsen können angeschlossen werden.

Die vorprogrammierten Modi für Drehbank, Fräse oder Bohrwerk ermöglichen einfache Handhabung und auch die Verrechnung von Z und Z0-Achse für den Längsvorschub einer Drehbank.





Hier finden Sie das neueste Video mit zum TS-Max:

TS MAX Digitale Positionsanzeige - YouTube



Magnetischer Linearer Signalgeber




Die Leseköpfe sind verschleissfrei und widerstandsfähig gegen Schmutz und Flüssigkeiten nach IP67.

Der drei Meter Metallschutzschlauch der Zuleitung verhindert Beschädigungen.

Messlängen bis 25m sind möglich und somit auch im Vorrichtungsbau mit großen Messstrecken sehr nützlich.

Der Luftspalt zwischen Magnetband und Lesekopf kann bis zu 2,5mm Betragen. Die Auflösung der unterschiedlichen Sensoren geht von 25µm bis zu 1µm.



Magnetbänder für TMLS Magnetischen Leseköpfe






Die Magnetbänder sind die Basis um Positionen von magnetischen linearen Signalgebern messen zu können.

Das MT Magnetband hat eine selbsthaftende Rückseite (Breite 10mm, Dicke 1,4mm, max. Länge 25m).

Die Vorteile dieses Systems sind die sehr einfache Installation (Voraussetzung ist ein ebene Oberfläche) und natürlich der günstige Preis.

Um das Band noch besser gegen Ölnebel, Kühlflüssigkeiten und scharfe Späne zu schützen, werden unsere Aluminiumprofile (AP) empfohlen.



BC-02 Batteriebetriebene Längenanzeige mit Sensor





Das Gerät BC-02 ist eine universelle digitale Positionsanzeige, an die ein magnetischer Geber fest angeschlossen ist.

Die Anzeige kann wie abgebildet direkt auf einem Führungswagen mit darin eingebauten Sensor, mit Wagen und 1,5m Zuleitung oder Sensor ohne Führung geliefert werden.

Auch beim Ausschalten behält die Anzeige den aktuellen Wert. Die Systemgenauigkeit ist mit 20µm gut einsetzbar bei Anschlägen, Kappsägen, oder Abkantpressen.

Bei normalem Einsatz reichen die beiden Mignonbatterien (AA) mindestens ein halbes Jahr um die Anzeige zu betreiben.



TRME-1 Rotationsgeber





Winkelencoder können zum Messen von Winkelpositionen oder über die Steigung einer Spindel auch zur Längenmessung genutzt werden.

Die Rotationsgeber können zur Winkel-, Längen oder Drehzahlerfassung verwendet werden.

Die Geber TRME1 und TRME2 haben eine Auflösung von 1024 und 4096 (PPR) - Pulse pro Umdrehung geliefert (5v TTL).

Die Rotationsgeber entsprechen der Schutzklasse IP65 und sind somit auch rauen Bedingungen gewappnet.







Bestellweg:

Senden Sie uns einfach eine Bestellung per Mail, Kontaktformular, oder Fax und wir lassen Ihnen eine Rechnung für die Vorkassenüberweisung zukommen. Bestandskunden zahlen auf Rechnung.



Downloads:

Katalog Tigre Längenmesssysteme
Einbauanleitung TMLS Leseköpfe
Programmieranleitung Anzeigegeräte der BC-Serie(BC-01, BC-2001, BC-3001)
Programmieranleitung Anzeigegeräte der BC-xx-HS-Serie(BC-01-HS, BC-2001-HS, BC-3001-HS)
Programmieranleitung BC-C01
Programmieranleitung BC-02
Adapter für TMLS Leseköpfe

Bedienungsanleitung TS-MAX
PC-Interface Type PC-02
Auswertesoftware TigrePC für PC-SInterface
CAD Daten der Gehäuse im STEP-Format
